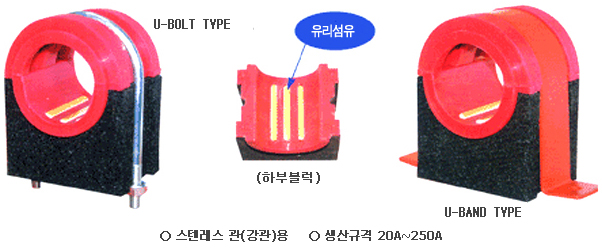

▶ U-Bolt Type / Model: SH-500
|
 |
 |
| 동관용 |
SUS 관용(강관용) | |
| |
※SU(SR) PIPE를 시공할 경우 65A이하 부터는 협의하여 주문하시길 바랍니다.
※블럭높이 : 25mm, 40mm, 50mm |
| |
| 제품특징 |
■ 라바블록슈의 제품특징은 폐타이어 칩을 접착제(본드)로 압착하여 접착제의 접착력으로 하중을 지탱하고 있습니다.
■ 관내 유체의 온도 변화에 따른 배관 신축이 용이하도록 하중을 지탱하려면 접착제의 접착력이 가장 중요한데, 급탕과 같은
■ 온도 변화가 있는 파이프와 폐타이어 칩이 장기간 직접 접촉시 접착제는 경화되어 접착력이 약화되므로
■ 파손될 우려가 있습니다.
■ 당사제품은 이 문제점을 보완하기 위해 PIPE와 접착제가 직접 닿지 않도록 고온에 견딜 수 있는 난연성 특수 PVC튜브를
■ 부착하여 접착제가 경화되지 않도록 하였습니다.
■ KSM 6955(고무제 배관 받침목) 성능기준하여 제품의 표면경도(HAS)가 55이상이어야 하며 이 경도의 폐타이 칩의
■ 열전도율은 0.14~0.21(w/m,k) 정도(공인기관성능결과) 결로방지를 위해 보온은 필히 해야됨
■ (K·S기준 열전도율 : 0.043w/m,k) |
| |
※ 라바블럭슈의 규격이 300A~400A까지 생산판매합니다.(횡주관용으로 사용)
※ 일반쓰레기관(400A)과 음식물 쓰레기 관(300A)을 지지해주는“라바블럭슈”를 생산판매 합니다.
※ (입상관용으로 사용) |
| |
|
|
| |
| 제품특성 |

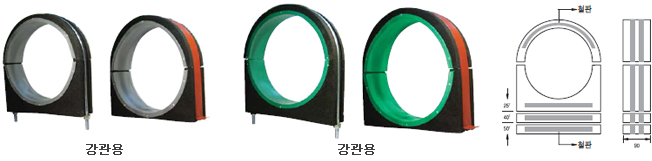

| ■ 상, 하부, 받침대에 철판이 내장되어 있어 하중강도를 만족하는 제품임. |
|
|
|
▶ U-Band Type / Model: SH-500
|
 |
 |
| 동관용 |
SUS 관용(강관용) | |
| |

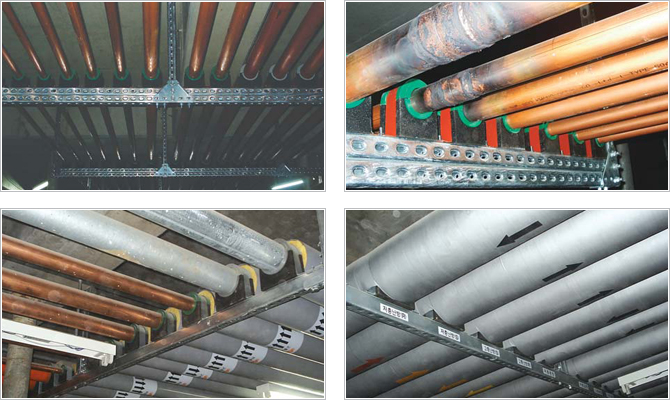

| U-Band Type 라바블럭슈 현장설치예 |
 |
|
|
| |
 |
| |

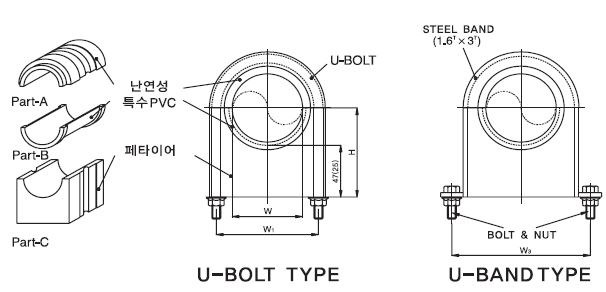

| 제품규격 |
|
W |
W1 |
W3 |
H |
I |
N |
R |
U/BOLT
/육각BOLT |
| 20A |
동관용 |
24 |
59±3 |
95±2 |
64.5 |
10 |
10 |
5 |
3/8"/M8 |
| SUS 관용 |
29 |
| 25A |
동관용 |
29 |
59±3 |
95±2 |
64.5 |
| SUS 관용 |
36 |
66±3 |
105±2 |
68 |
| 32A |
동관용 |
36 |
66±3 |
105±2 |
68 |
| SUS 관용 |
44 |
74±3 |
113±2 |
72 |
| 40A |
동관용 |
44 |
74±3 |
113±2 |
70 |
| SUS 관용 |
50 |
80±3 |
120±2 |
75 |
| 50A |
동관용 |
56 |
92±3 |
132±2 |
81 |
| SUS 관용 |
62 |
| 65A |
동관용 |
69 |
108±3 |
148±2 |
89 |
| SUS 관용 |
81 |
| 80A |
동관용 |
81 |
108±3 |
148±2 |
89 |
| SUS 관용 |
90 |
120±3 |
160±2 |
95 |
| 100A |
동관용 |
107 |
146±3 |
186±2 |
108 |
| SUS 관용 |
116 |
| 125A |
동관용 |
133 |
175±3 |
205±2 |
121 |
14 |
14 |
7 |
1/2"/M10 |
| SUS 관용 |
142 |
| 150A |
동관용 |
158 |
200±3 |
225±2 |
134 |
| SUS 관용 |
168 |
| 200A |
동관용 |
210 |
247±3 |
280±2 |
160 |
| SUS 관용 |
218 |
| 250A |
동관용 |
260 |
299±3 |
325±2 |
185 |
| SUS 관용 |
270 |
| 300A |
SUS 관용 |
321 |
375±3 |
420±2 |
210 |
|
|
|
5/8"/M10 |
| 350A |
SUS 관용 |
360 |
410±3 |
460±2 |
230 |
| 400A |
SUS 관용 |
415 |
460±3 |
506±2 |
255 | |
※ 300A~400A까지는 강도를 튼튼하게 하기 위해 철판이 내장되어 있음.
※ 측면폭 : 20A~250A : 70m/m, 300A~400A : 90m/m |
