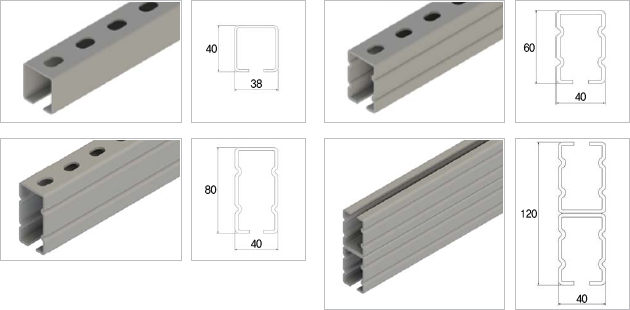

1. 하중강도 보강(엠보가공) 시스템 챤넬
◎ 제품의 특징
- 일반구조용 압연강판임
- 분체도장 또는 도금(용융 아연도금, 전기 아연도금) 크로메이트 처리
- 강도보강을 위해 힘살가공처리로 하중강도가 휠씬 강함
- 신속한 분해조립 및 조절이 가능함

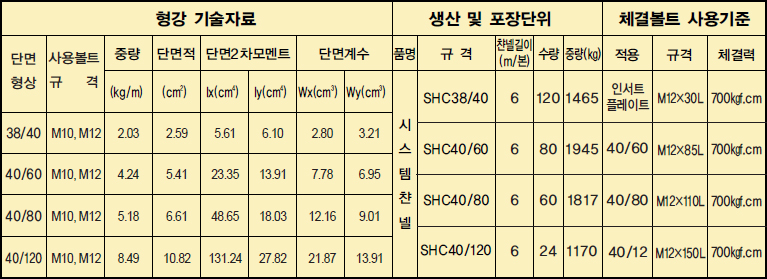

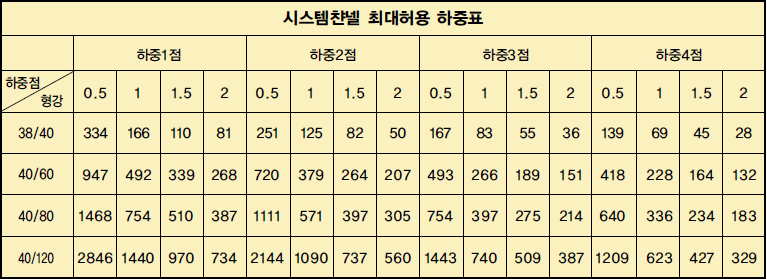

※굽힘시험 성적서의 시험결과 참조 |
◎ 챤넬 절단 방법

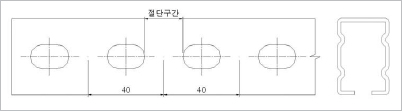

- 절단구간(20㎜)
- 절단간격은 40의 배수
- 절단노출부위는 마감캡사용
|
 |
※챤넬 절단 후 절단면 미도장시 챤넬 부식 원인이므로 챤넬 절단면 마감페인트로 도색 처리 해야함.

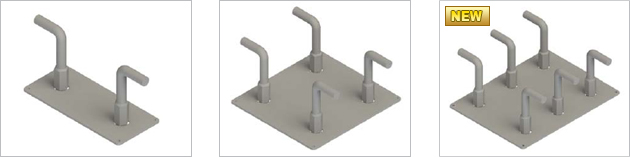

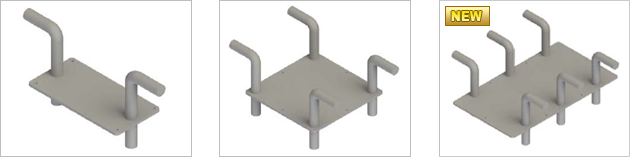

2. 2구, 4구 인서트 플레이트 종류와 신제품
| SHC-IP102 (거푸집용) |
SHC-IP104 (거푸집용) |
SHC-IP106 (거푸집용)
(일체형앙카가대용) |
| SHC-IP202 (데크용) |
SHC-IP204 (데크용) |
SHC-IP206 (데크용)
(일체형앙카가대용) |

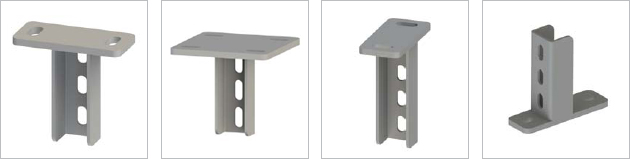

3. 조립식 배관 지지 가대 부속 브라켓류
SHC100-01
(상부브라켓) |
SHC500-01
(상부브라켓) |
SHC900-01
(브라켓) |
SHC100-03
(중간브라켓) |
SHC100-02
(하부브라켓) |
SHC101-02
(하부브라켓) |

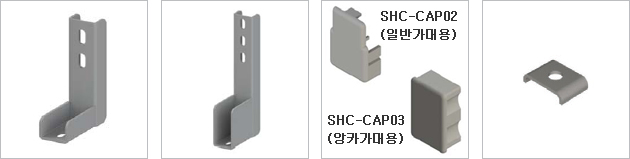

SHC-CAP02, 03
(마감캡) |
SHC100-06
(고정 와샤) |

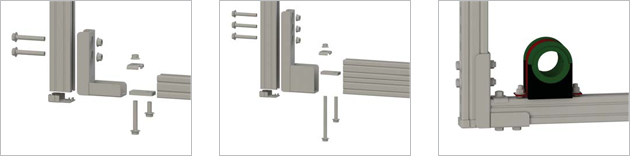

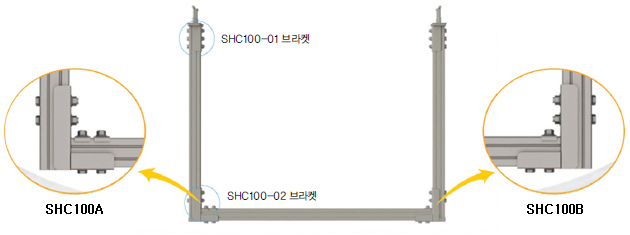

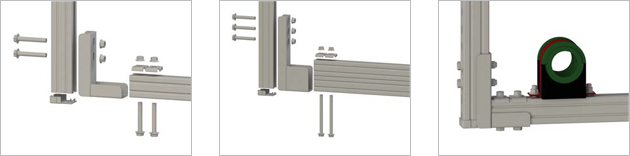

| SHC100A 하부조립도 |
SHC101A 하부조립도 |
라바블럭슈 설치예 |
| SHC100B 하부조립도 |
SHC101B 하부조립도 |
라바블럭슈 설치예 |

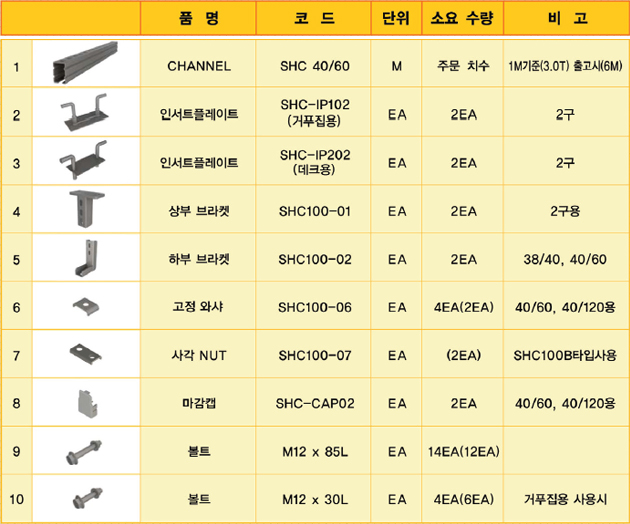

4. 조립식 배관지지 가대 /SHC100A / SHC100B
5. 일체형 밴딩 가대 / SHC200

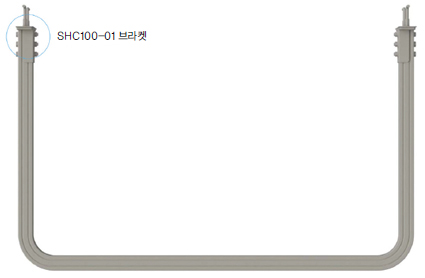

6. 일체형 밴딩 가대
SHC-200 |

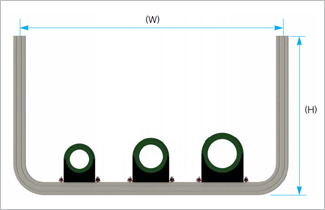

- 최소(W)치수 : 416mm이상
- 주문생산품 : (W) x (H)치수 주문제작
- 조립방식이 간편하고 제품중량이 가볍고
- 작업공정이 빠르며 인건비가 적게든다.
|
◎ 특이사항
① 홈페이지 공지사항에 작업지시서 참고하세요
② W(폭) 출고시 실측 사이즈 보다 6mm 크게 제작함
이유: SHC100-01(상부브라켓) 조립시 중앙지점보다(실거리)3mm이동됨 |
◎ 폭(W) 오차범위

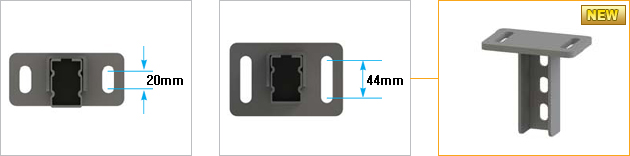

SHC100-01(상부브라켓) 사용시 ±10mm(최대 20mm)조립가능함
SHC200-03(상부브라켓) 사용시 ±22mm(최대 44mm)조립가능함
|
◎ 인서트 구간에 상부브라켓 체결이 안될시
이동구간(폭:W)이 많은 SHC200-03(상부브라켓) 사용가능함
|
※기존가대 공간손실
(최소 : 90mm) |
※원가절감 : 브라켓 - 2set
볼트, 너트, 와샤 - 8set
※밴딩 R부분 공간손실
(최소 : 65mm) |
※일체형밴딩 40/120
※밴딩 R부분 공간손실
(최소 : 40mm) |

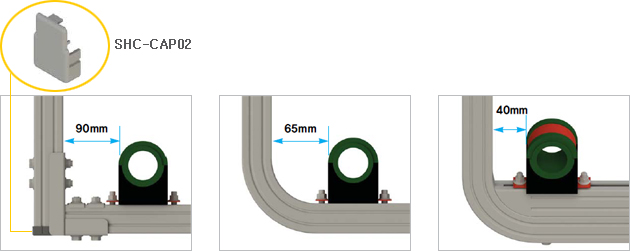

◎ 모서리 공간 활용 용이
- 양쪽모서리 공간 : 50mm 활용가능
- 일반 가대 공간 손실 : 90mm
- 밴딩가대 공간손실 : 65mm
|
7. 일체형 밴딩 가대 제품 특징
| 항목 |
제품특징 (일체형 밴딩가대) |
| 가 공 |
■ 절단 : 절단 가공이 필요 없음 (소음, 분진, 화재위험 감소)
■ 마감 페인트 : 절단부분 마감 공정없음 (냄새, 화재위험)
■ 절단 가공 후 잉여(Loss) 자재가 발생안됨 |
| 조 립 |

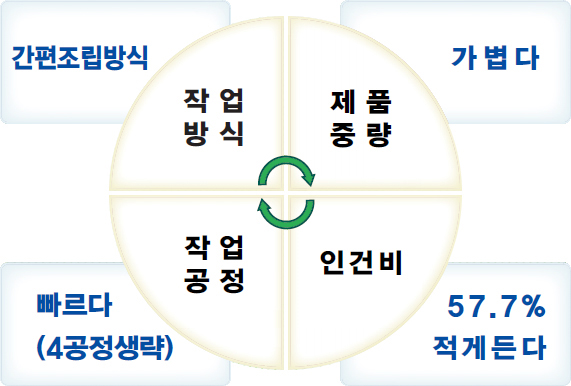

■ 공정 단축 인건비 및 간접 비용감소 (4공정단축)
■ 가대 경량화 (1Set당 : 2.8Kg 감소)
■ - 작업이 용이하고 시공성이 우수함
■ - 초보자 설치 가능 (숙련공 필요 없어 인건비 감소)
■ 모서리 공간 활용 용이
■ - 양쪽 모서리 공간 : 50mm활용가능
■ (일반가대공간손실 : 90mm / 밴딩가대 공간손실 : 65mm) |
| 친환경 |
■ 공미관상 깨끗함
■ - 모서리 라운드 안전사고 예방 (하부 브라켓 볼트, 너트 조립 공정없어 인건비 감소)
■ 공장 제작후 현장공급방식
■ - 현장 작업시 소음, 분진, 화재발생, 기타 폐기물 문제점 없음
■ - 절단공정 없어 간접비용 (전기요금, 공구소모, 기타)절감효과
■ 가대부식감소 - 절단 가공이 없어 절단부식 예방
■ -볼트, 너트, 와샤 (용융 아연도금) 부식감소
■ 장시간 경과시 볼트 풀림 현상 감소 - 하부 브라켓 조립 공정 무 |

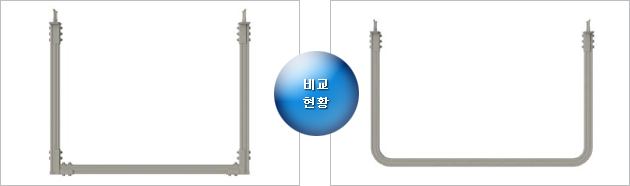

8. 일반조립식 가대와 일체형 밴딩가대 비교
| 비교항목 |
일반 조립식 가대 |
일체형 밴딩 가대 |
| |
가공, 조립공정 |
| 가 공 |
① 절단
② 마감페인트 (절단부분) |
가공필요없음 |
| 조 립 |
③ 상부브라켓 ④ 하부브라켓
⑤ 마감캡 ⑥ 인서트플레이트 |
① 상부브라켓 ② 인서트플레이트 |
| 공 정 |
6공정 |
2공정 |
| |
부품 구성 현황 |
| 부속품 |
부속품 6가지
(① 챤넬 ② 상부브라켓 ③ 하부브라켓
④ 중간브라켓 ⑤ 마감캡 ⑥인서트플레이트) |
부속품 4가지
(① 챤넬 ② 상부브라켓 ③ 중간브라켓
④ 인서트플레이트) |
| 볼 트 |

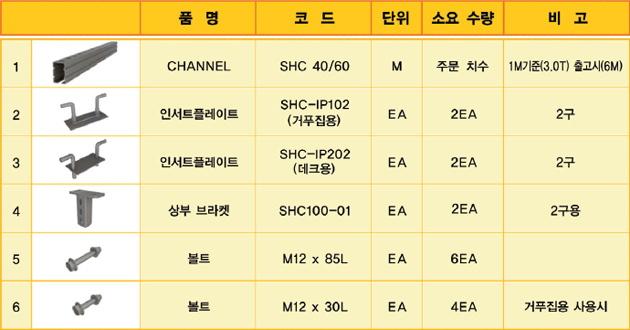

M12 x 85 = 22EA, M12 x 30 = 6EA |
M12 x 85 = 14EA, M12 x 30 = 6EA) |

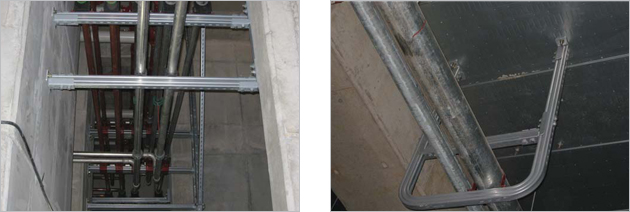

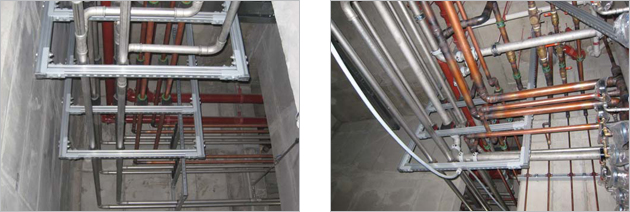

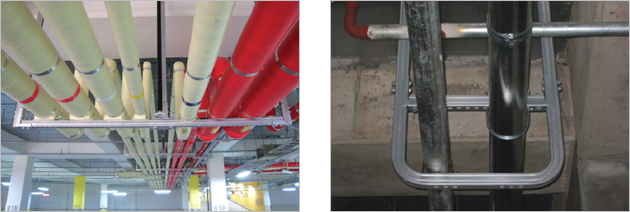

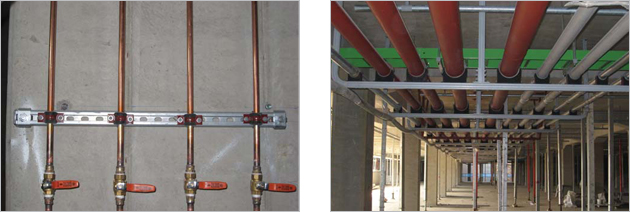

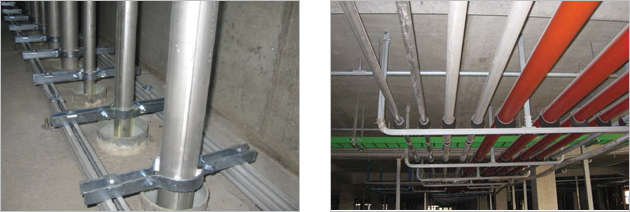

9. 시공현장
| 조립식 배관 지지 가대(공동구) |
조립식 배관 지지 가대(공동구) |

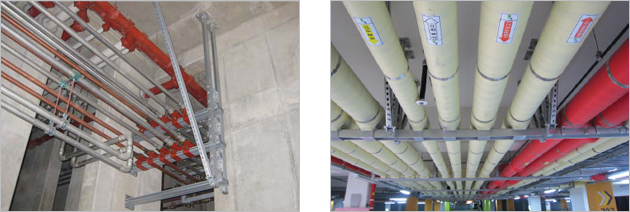

| 조립식 배관 지지 가대(동지하) |
조립식 배관 지지 가대(밴딩형) |
