1. 원터치 행거
◎ 제품의 특징
- 기존 판매되어 온 원터치 행거 제품의 결함 사항을 모두 보완하여 새롭게 탄생했습니다.

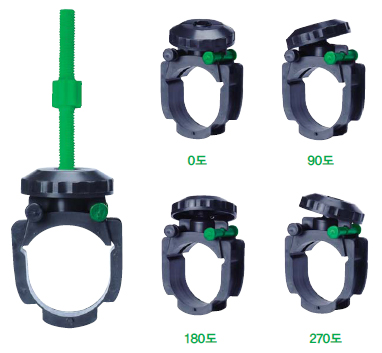

- 콘크리트 타설 후 천정의 인서트 너트 위치가 잘못되어 있더라도 약 30。범위 내에서 360。회전형으로 되어 있어 배관을 쉽게 시공할 수 있는 것이 특징입니다.

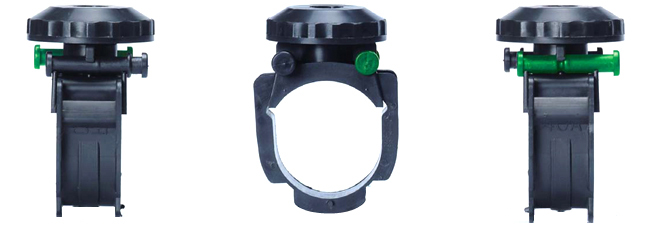

- 제품의 밴드(하부) 부분에는 막대봉이 2개 있는데 한 곳(검정)은 고정되어 있고 다른 한 곳(녹색 봉)은 배관 체결 시
- 밴드를 열고 잠그는 장치로 되어 있습니다.
|

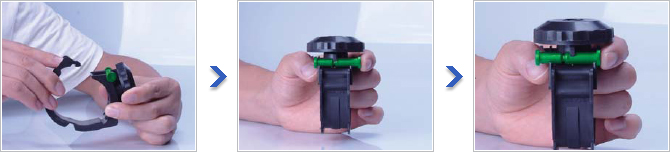

◎ 제품사용 방법
| U자고리 반대쪽을 고정시킨다. |
잠금봉을 밀어서 잠근다 |
완성된 모습 |
|
|
※ 양산볼트(의장특허출원 : 2종)
- 재질 : 코프렌(프라스틱)
- 특징 : 내부에 철심이 내장되어 부러지지 않는다.
- 길이(8종) : 60L, 75L, 100L,120L, 140L, 180L,
- 길이(8종) : 240L, 340L)
- 인장 하중시험 : 이상없음 (시험성적서 참조)
|
|
|

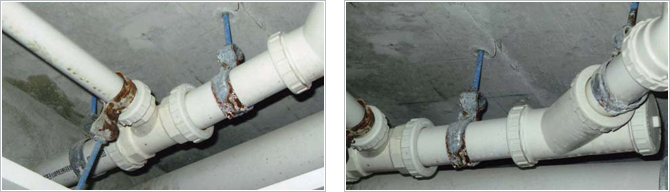

※ 아래 시공 사진은 어느 현장에서 KS규격의 파이프 행거가 전산 볼트를 타고 흘러내린 습기로 인해 부식된 형태의 실제 시공 사진임.
※ 전산볼트도 부식이 되니까 현장에서 페인트를 칠하여 사용된 것임. |

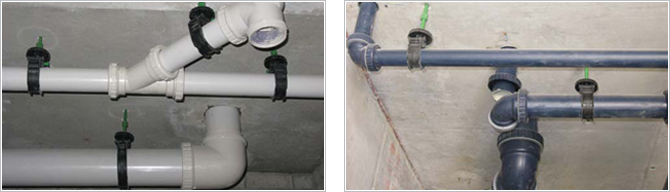

◎ 제품의 특성
- 원소재 재질 : 코프렌(프라스틱)
- 제품용도 : 오배수관 PVC파이프 행거용
- 소음방지, 절연 부식 완전 해소 제품
- 360° 회전 가능한 신축소재로 충격흡수 효과
- 생산규격 : 오배수관 배관치수(32A, 40A, 50A, 100A : 4종)
|
2. 스테인레스 단축 행거
 |
 |
| 20A(15A 공용) |
25A~200A |
| Model No. SH300 |
Model No. SH110-1 |
 |
 |
| U-BOLT(적색) |
절연행거(적색) |
3-1. SU(SR) 파이프용 특수 PVC 튜브 행거
3-2. 특수 PVC 튜브 행거
장기간 가열 되어도 노화되지 않고
인장 강도와 신장율이 우수한 특수 PVC 절연 행거!! |
 |
 |
| 동관용 |
SUS관용(강관) |

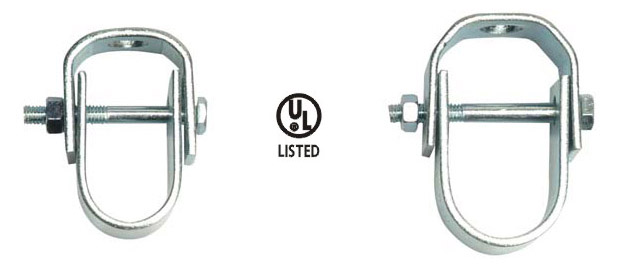

4. 단축형 행거

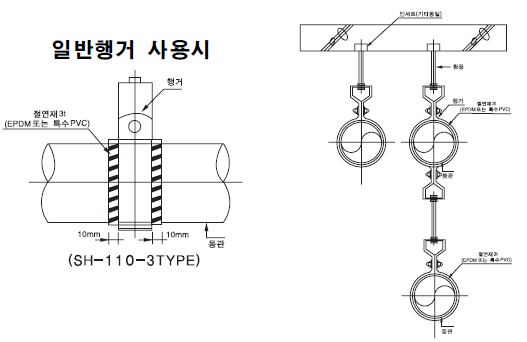

◎ 참조 도면 (대한주택공사 2002년 개정판 : 기계 설비 공사 표준 상세도)
동관 지지 행거 상세:DN-24-01
|
■ 주기
1) 경우 1,2중 선택사용가능
2) 행거는 절연재 두께를 고려하여 제작된것 사용
3) 적용예 : 공동구내 동관 ø 50이하 배관으로 가대와 가대사이 행거설치 |

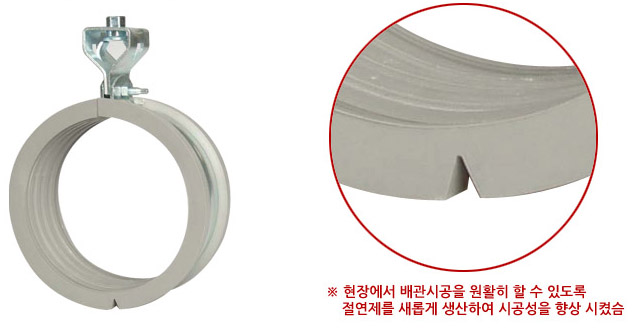

5. 단축행거(절연)
정부 시책으로 아파트ㆍ건물 신축시 스프링쿨러 전층
의무 적용함에 따라 소방배관을 지지하기 위한 단축행거(절연) |
| Model No. SH410 |
Model No. SH410-1 |
 |
 |
| 25A |
25A (15A 공용) |
| ※ 15A와 20A의 단축 행거는 생산 공정상 생산 불가능하므로 25A 단축 행거에 절연재를 삽입에 사용하시면 됩니다. |
| Model No. SH410 |
Model No. SH410-1 |
 |
 |
| 일반 단축 행거 |
절연 단축 행거(강관용) |
|
